智能型渦輪流量計為一種速度式流量計量儀表。用于測量充滿封閉管道，?連續流動的液體體積流量。 ??LWGY 型渦輪流量計與相應的流量顯示儀表——XSJ 系列流量積算儀配套使?用，也可與LWGY/TBS 型轉換顯示器等組合在一起構成一體型，用來測量并顯示?液體的瞬時流量和累積流量，且可輸出電壓及電流脈沖信號和/或標準電流信號，?還具有失電數據保護功能和自診斷功能。 ?

?

? ?智能型渦輪流量計適合于測量粘度低的液體，具有精度高、可承受的工作壓力大、?介質的溫度范圍寬等特點。廣泛用于石油化工、冶金、科研等領域，也可用于食?品行業和液壓系統上。前置放大器按輸出信號型式分為：電壓脈沖型、4~20mA 標?準電流信號輸出型。按防爆型式分為普通型（非防爆）、隔爆型、本安型。流量檢測器有普通型、耐磨型和防腐蝕型，其中耐磨型除軸承和軸采用硬質合金外，并?設計成對葉輪有適當?shù)姆赐屏?，使之更適合于測量汽油等潤滑性能較差的液體。?防腐蝕型在壓力不超過1MPa,介質溫度為常溫下，可采用全塑結構。 ?? 此外，公司還注重開發適用于特定用戶的同類產品。

?

本產品執行標準：Q31/0114000182C001-2015 ? ?LWGY 渦輪流量計

?

?

?常用型號：LWGY-25ABKS3/NE-TBS

型號注解： 渦輪流量計，智能型，表體材質為304不銹鋼，DN25，額定壓力4.0MPa,常溫，現場顯示瞬時流量和累計流量，螺紋連接，精度0.5，現場顯示瞬時流量和累計流量，24V供電，4-20mA輸出。

?

流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.

?定貨時應明確 ?：

流量計的型號，并確認該型號所表示的涵義與您所要求的公稱通徑、結構形式、?公稱壓力、流量范圍、精度等級、溫度范圍、防爆要求、防腐性能等相符。 ?? 需我公司配置的附件，如電纜、管道法蘭、螺栓等。 ?

為了協助您更好的選型，若有可能請?zhí)峁┝黧w名稱及理化特性（如粘度、密度、??腐蝕性等），壓力、溫度及流量的常用值、最大值、最小值等。?

?不同規格不同輸出方式不同連接方式：

選型樣本下載

?

使用說明書下載

?

?

技術參數：

? ? ?★?測量范圍：0.01m3/h～1800m3/h

? ? ?★?口徑: DN0.5 mm～300mm

? ? ?★?最高工作壓力: 可達35MPa

? ? ?★?精度等級: 0.2 ?0.5 ?1.0級

? ? ?★?環境溫度 -20℃～55℃;

? ? ?★?相對溫度：5%～95%

? ? ★?被測介質溫度：-20℃～120℃, 最高可達160℃

? ? ★大氣壓力：86Kpa～106Kpa

? ? ★防爆等級：ibⅡBT4

? ? ★信號傳輸距離：傳感器至顯示器的距離可達1000m

?

?

保證精度測量范圍：

?

? ? ? ? ? ? ? ? ??

?

?

結構與組成

?

?前置放大器內設置有永久磁鐵，感應線圈和放大單元，當被測流體經過流量計時，推動渦輪旋轉，渦輪周期性地改變磁路的磁阻值，使通過線圈的磁通量發?生周期性變化，從而在線圈內感應出脈動電信號，經放大和處理后傳送至二次儀表，或就地作現場顯示，以

實現流量積算。 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

?

? ? ?在測量范圍內，葉輪的轉速與瞬時流量成正比，也即脈沖總量與累計流量成?正比。兩者的比值稱為儀表常數以“K ”（次/L ）表示。由實流標定得到每臺流量?計的儀表常數值。將流量計測得的脈沖頻率f 和脈沖總數N ，分別除以該流量計的?儀表常數K，便可求得

瞬時流量q （L/s ）和累積流量Q ?（L ）。即：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?q = ??/K ? ?(L /s ) ………………………………… …… ?（4-1） ? ? ? ? ?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?Q = N/K ? ? （L ）……………………………………… ?（4-2 ） ?

?

?

?

選型說明

?

?

?

?

?

?

?

?

?

? ? ??流量計運行前的檢查 ?

?

?（1） 確認管道已清洗干凈，須再清洗時，應讓清洗液通過旁通管道，不得通過?傳感器 ?

?

?（2 ） 確認各輔助裝置配置和安裝正確 ?

?

?（3 ） 確認電路接線正確 ?

?

?（4 ） 確認管路無泄漏,流量計下流調節閥調節靈便，關閉時無泄漏 ?

?

?（5 ） 緩緩打開流量計傳感器下游調節閥，確認流量計顯示正常 ?

?

?（6 ） 確認管道支撐可靠，在最大流量下無振動 ?

?

?（7 ） 確認流量計下游壓力大于Pmin ?

?

?（8 ） 確認旁通閥門無泄漏 ?

?

?

流量計的使用與維護 ?

?

?（1） 流量計 （以下簡稱傳感器）應按合格證上規定的流量范圍，公稱壓力以及?傳感器上標識的流向狀態下使用。 ?

?

?（2 ） 被測液體的溫度和環境條件應符合本使用說明書的規定。 ?

?

?（3 ） 給流量積算儀供電，在下游閥門關閉狀態下，流量積算儀顯示流量應為零。 ?

?

?（4 ） 流量計投入使用時，應先打開全部旁通閥，接著慢慢打開流量計下游閥門，?然后慢慢打開上游閥門直至全開，再慢慢關閉旁通閥。若無旁通閥，可緩?緩打開上游閥門，再慢慢打開下游閥門。注意別使葉輪突然達到很高轉速。 ?

?

?（5 ） 測量液化氣和汽油時，要保持緊靠流量計的壓力比液體的蒸汽壓高 0.1MPɑ，以防止液體氣化時，體積增大使葉輪轉速過高，導致軸承在很短時間內過分磨損。 ?

?

?

?

? ? ?

（8 ） 在正常使用情況下，一般半年至一年，對傳感器進行一次檢修、標定，其周期視工作條件的惡劣程度而定。如發現軸、軸承磨損比較嚴重，應及時?更換，并重新標定。 ?

?

?（9 ） 檢修時，擰下傳感器兩端的壓緊圈，從主體中依次取出導向座、葉輪。 ?

?

? ? ? ? ? ?檢查有無異物粘附和各部件磨損情況。清除異物時，注意別損壞零件。更換零部件后須重新標定。 ?

?

? ? ? ? ? ?葉輪葉片磁化會影響對信號電壓的調制，而引起誤差。故別讓強磁體接近葉輪。 ?

?

? ? ? ? ? 檢修完畢后，按原先位置和方向裝上前后導向座、葉輪，擰緊壓緊圈。并確認葉輪轉動靈活，葉輪頂部與主體內壁間隙均勻，放大器有信號輸出。 ? ? ?

?

? ? （10）因檢測線圈阻抗在使用中日久會發生變化，故需將線圈的導通阻抗和絕緣?阻抗（大于2M ）與正常值比較。 ?

?

? ? （11）重新標定后，傳感器儀表常數K 變化時，不要忘記改變顯示儀表的設定值。 ?

?

? ? （12）勿用高壓氣體猛吹葉輪。 ?

?

? ? ? ? 注意：用蒸汽清洗管道時，務必拆下流量計，否則會造成傳感器的致命損失。供?電電源電壓，不要超過儀表允許的上限值。

?

?

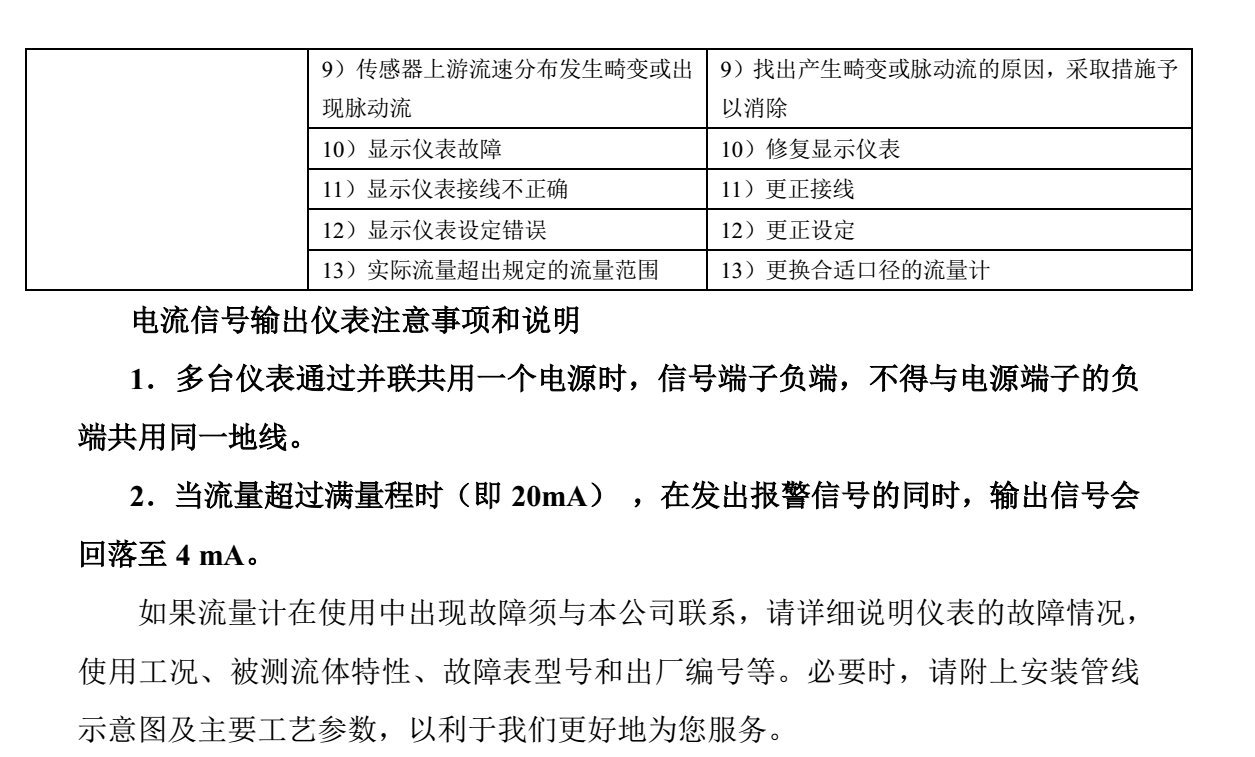

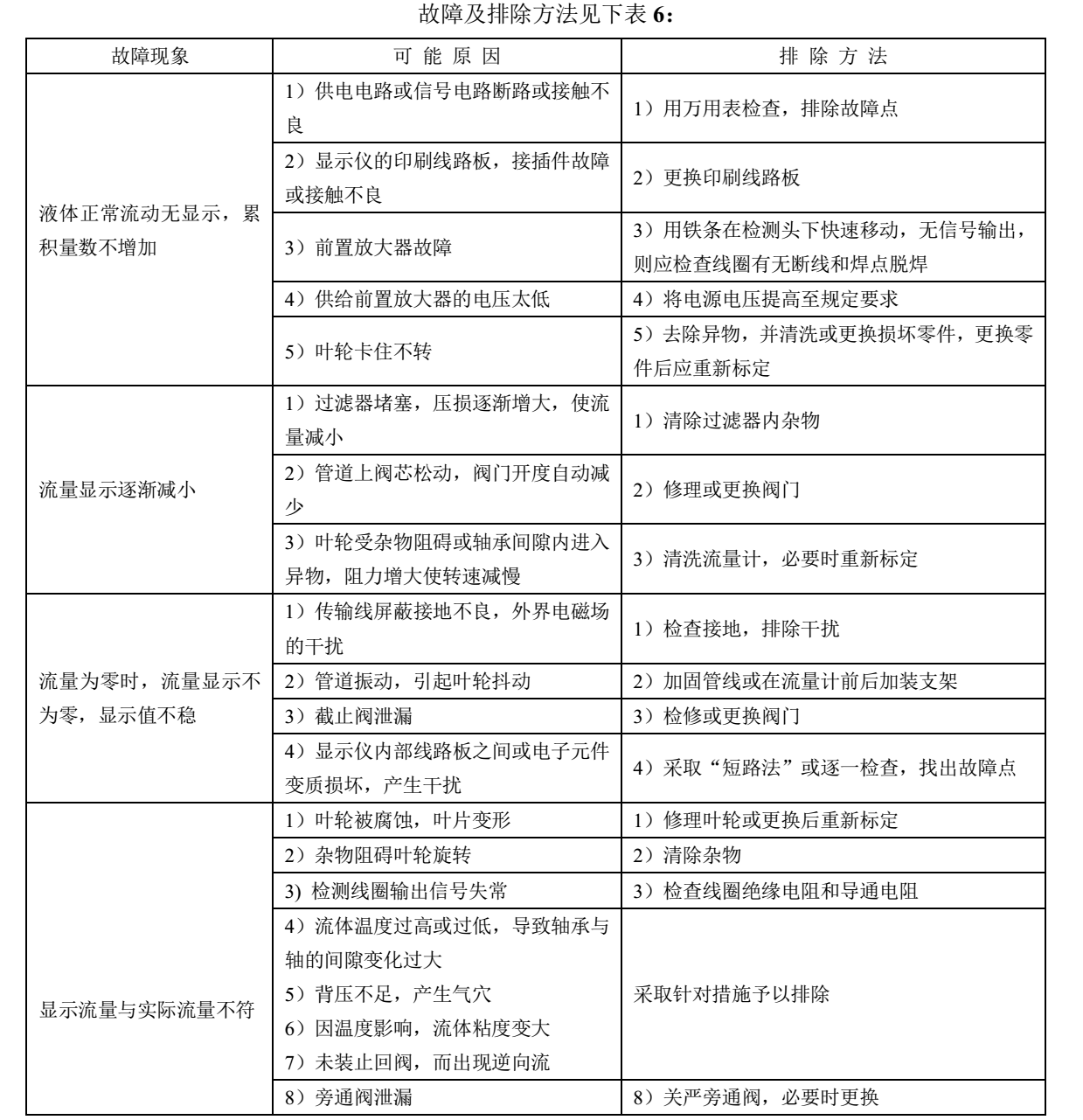

?故障以及排除方式：

?

?

?

渦輪流量計樣品實際拍攝：

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （渦輪流量傳感器不同規格不同連接方式）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （配套使用放大器，脈沖輸出）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（全四氟材質）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （DN2mm 渦輪流量計）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（全四氟材質 法蘭連接）

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （304不銹鋼 ? 法蘭連接）

?

?

?

?
