常用（穩壓補償）渦街流量計來測量。對熱熱電廠高溫高壓工況通常會選擇V錐流量計、孔板流量計等差壓式流量計。
?
?蒸汽分為飽和蒸汽和過熱蒸汽，一般來說，渦街流量計廠家會給出飽和、過熱蒸汽質量流量范圍表以供用戶選型，以便確定口徑大小。對于過熱蒸汽要進行溫度壓力補償，對于真正意義上的飽和蒸汽只需進行溫度或壓力補償即可，在測量時根據溫度壓力查密度表以求得所需質量流量。在實際測量時由于工況變化，飽和蒸汽和過熱蒸汽都有可能偏離原來的設計狀態，就使得通常由蒸汽溫度壓力求取其密度的關系發生變化，對計量準確性造成影響。
濕飽和蒸汽
當渦街流量計安裝在減壓閥后，濕飽和蒸汽突然較大幅度減壓，流體出現絕熱膨脹，水滴部分蒸發，同時從液相和汽相中吸收汽化熱，使汽液相溫度降低，如果溫度降低得不多或蒸發前濕度較高，會使溫度迅速降低到與新的壓力所對應的飽和溫度，建立新的平衡，這時蒸汽仍為飽和蒸汽，如果壓力降低得很多或蒸發前濕度較低，則因水滴蒸發而使溫度降低后仍高于新的壓力所對應的飽和溫度，則蒸汽變?yōu)檫^熱蒸汽。
渦街流量計的輸出僅與流過測量管的流體流速成正比，在測濕飽和蒸汽時，水滴對渦街流量計輸出的影響可忽略不計,故可以認為渦街流量計的輸出完全是由濕飽各蒸汽的干部分(飽和部分)所引起,而干部分的密度可根據壓力補償或溫度補償精確查出。蒸汽計量時如果雙方約定按蒸汽干部分結算費用，冷凝水不收費，則相變對測量的影響微不足道，可以忽略；如果冷凝水也按照蒸汽一樣收費，則渦街流量計的計量結果偏低。
上述蒸發發生后，前一種對補償無影響，僅僅是蒸汽中的干部分增加，干度相應增大，后一種情況即濕飽和蒸汽變?yōu)檫^熱蒸汽，這時對流量計的影響分如下三種情況：
(1)設計時已經考慮到蒸汽變?yōu)檫^熱狀態，或處于何種狀態難以確定，或有時是過熱狀態有時是飽和狀態，所以采用溫壓補償，則上述相變對測量結果無影響。
(2)設計時按飽和蒸汽考慮，而且采用壓力補償，則上述相變將帶來較小的誤差，即過熱蒸汽溫度同飽和蒸汽溫度之差所對應的密度差造成的補償誤差。
(3)設計時按飽和蒸汽考慮，但采用溫度補償，即將過熱蒸汽溫度當作飽和溫度去查密度表，一般會引起較大誤差。
解決以上問題有以下三種方法：
(1)將總蒸汽流量計安裝在減壓閥前，由于上述蒸汽未經減壓，不存在相變問題，所以將流量計安裝在減壓閥之前，按飽和蒸汽補償方法處理，可保證測量精確度。
(2)如果流量計只能安裝在減壓閥后面，則可增裝1臺壓力變送器，進行溫壓補償。
(3)如果減壓閥的穩定性能較好，可將流量計上游壓力值作為一個恒定值設置到顯示儀表內，進行溫度壓力補償。?
?
?
飽和蒸汽流量計溫度和壓力分體補償，如下圖：
?飽和蒸汽流量計通常為了安裝方便，節約成本，也會選擇穩壓補償一體化渦街流量計：
流量計價格隨選型規格、口徑、配置變化影響，不是一口價產品，需要根據您的工況選型報價.
穩壓補償原理、概念：穩壓補償渦街流量計?
? ? ? ? ? ?渦街流量計工作原理。安裝方式參考：http://www.ouzhixing.cn/chanpin/detail/34
? ? ? ? ? ? ? ? ? ? ? ? ? ?使用說明書下載：http://www.ouzhixing.cn/xiazai/detail/119
?
?飽和蒸汽流量計渦街流量計直接顯示型：
主要技術指標
?
飽和蒸汽流量計在熱電廠等高溫高壓場合，通常會選擇差壓式流量計：
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（差壓式V錐流量計）

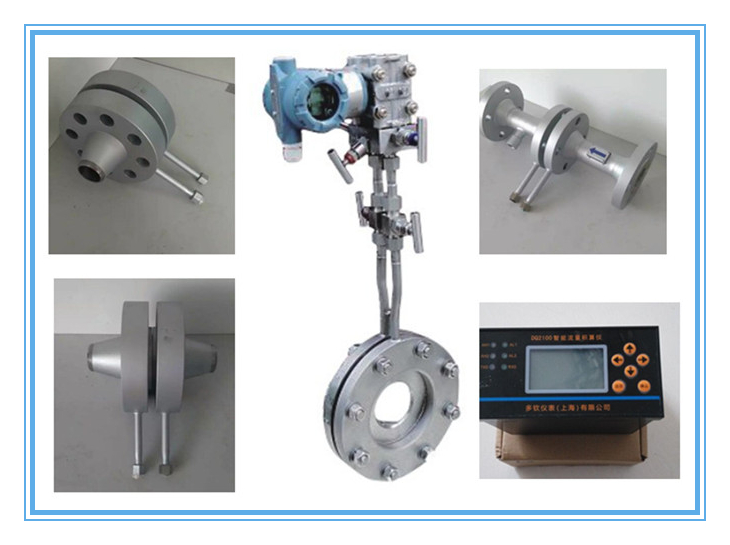

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?（差壓式孔板流量計）

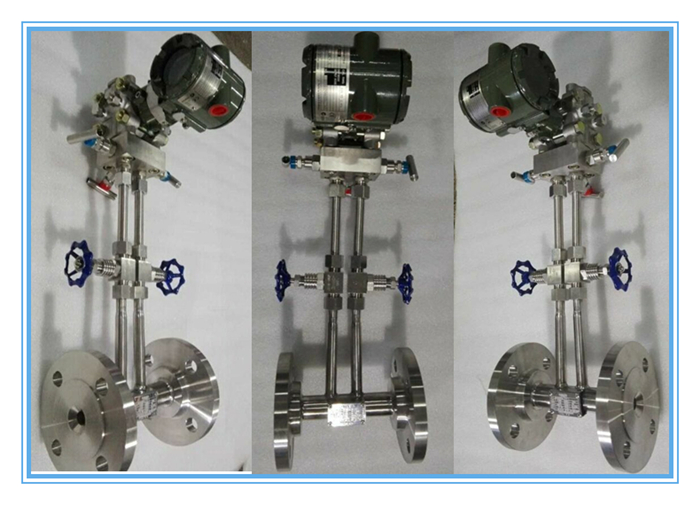

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? （差壓式平衡流量計）
?
飽和蒸汽流量計密度、溫度、壓力對照范圍表：
|
飽和水蒸氣密度及鉑電阻-溫度對照表
|
|||||||||||
|
分度號：Pt100 R0=100.00Ω 壓力為絕對壓力
|
|||||||||||
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
|
100
|
1.1033
|
0.5997
|
138.50
|
138
|
3.414
|
1.864
|
152.83
|
176
|
9.137
|
4.723
|
166.98
|
|
101
|
1.0500
|
0.6108
|
138.88
|
139
|
3.513
|
1.915
|
153.20
|
177
|
9.353
|
4.829
|
167.35
|
|
102
|
1.0878
|
0.6388
|
139.26
|
140
|
3.614
|
1.967
|
153.58
|
178
|
9.574
|
4.937
|
167.72
|
|
103
|
1.1267
|
0.6601
|
139.64
|
141
|
3.717
|
2.019
|
153.95
|
179
|
9.798
|
5.048
|
168.09
|
|
104
|
1.1668
|
0.6321
|
140.02
|
142
|
3.823
|
2.073
|
154.32
|
180
|
10.027
|
5.160
|
168.46
|
|
105
|
1.2080
|
0.7046
|
140.39
|
143
|
3.931
|
2.129
|
154.70
|
181
|
10.259
|
5.274
|
168.83
|
|
106
|
1.2504
|
0.7277
|
140.77
|
144
|
4.042
|
2.185
|
155.07
|
182
|
10.496
|
5.391
|
169.20
|
|
107
|
1.2941
|
0.7515
|
141.15
|
145
|
4.155
|
2.242
|
155.45
|
183
|
10.738
|
5.509
|
169.57
|
|
108
|
1.3390
|
0.7758
|
141.53
|
146
|
4.271
|
2.301
|
155.82
|
184
|
10.983
|
5.629
|
169.94
|
|
109
|
1.3852
|
0.8008
|
141.91
|
147
|
4.398
|
2.361
|
156.19
|
185
|
11.233
|
5.752
|
170.31
|
|
110
|
1.4327
|
0.8265
|
142.29
|
148
|
4.510
|
2.422
|
156.57
|
186
|
11.488
|
5.877
|
170.68
|
|
111
|
1.4815
|
0.8528
|
142.66
|
149
|
4.634
|
2.484
|
156.94
|
187
|
11.747
|
6.003
|
171.05
|
|
112
|
1.5316
|
0.8798
|
143.04
|
150
|
4.760
|
2.584
|
157.31
|
188
|
12.010
|
6.132
|
171.42
|
|
113
|
1.5832
|
0.9075
|
143.42
|
151
|
4.889
|
2.613
|
157.69
|
189
|
12.278
|
6.264
|
171.79
|
|
114
|
1.6362
|
0.9359
|
143.80
|
152
|
5.021
|
2.679
|
158.06
|
190
|
12.551
|
6.397
|
172.16
|
|
115
|
1.6906
|
0.9650
|
144.17
|
153
|
5.155
|
2.747
|
158.43
|
191
|
12.829
|
6.533
|
172.53
|
|
116
|
1.7465
|
0.9948
|
144.55
|
154
|
5.293
|
2.816
|
158.81
|
192
|
13.111
|
6.671
|
172.90
|
|
117
|
1.8039
|
1.025
|
144.93
|
155
|
5.433
|
2.886
|
159.18
|
193
|
13.398
|
6.812
|
173.26
|
|
118
|
1.8628
|
1.057
|
145.31
|
156
|
5.577
|
2.958
|
159.55
|
194
|
13.690
|
6.955
|
173.63
|
|
119
|
1.9233
|
1.089
|
145.68
|
157
|
5.732
|
3.032
|
159.93
|
195
|
13.987
|
7.100
|
174.00
|
|
120
|
1.9854
|
1.122
|
146.06
|
158
|
5.872
|
3.106
|
160.30
|
196
|
14.298
|
7.248
|
174.37
|
|
121
|
2.0492
|
1.155
|
146.44
|
159
|
6.025
|
3.182
|
160.67
|
197
|
14.596
|
7.398
|
174.74
|
|
122
|
2.1145
|
1.190
|
146.81
|
160
|
6.181
|
3.260
|
161.04
|
198
|
14.909
|
7.551
|
175.10
|
|
123
|
2.1816
|
1.225
|
147.19
|
161
|
6.339
|
3.339
|
161.42
|
199
|
15.226
|
7.706
|
175.47
|
|
124
|
2.2504
|
1.261
|
147.57
|
162
|
6.502
|
3.420
|
161.79
|
200
|
15.549
|
7.864
|
175.84
|
|
125
|
2.3210
|
1.298
|
147.94
|
163
|
6.667
|
3.502
|
162.16
|
201
|
15.877
|
8.025
|
176.21
|
|
126
|
2.3933
|
1.336
|
148.32
|
164
|
6.836
|
3.586
|
162.53
|
202
|
16.210
|
8.188
|
176.57
|
|
127
|
2.4675
|
1.375
|
148.70
|
165
|
7.008
|
3.671
|
162.90
|
203
|
16.549
|
8.354
|
176.94
|
|
128
|
2.5435
|
1.415
|
149.07
|
166
|
7.183
|
3.758
|
163.27
|
204
|
16.893
|
8.522
|
177.31
|
|
129
|
2.6215
|
1.455
|
149.45
|
167
|
7.362
|
3.847
|
163.65
|
205
|
17.243
|
8.694
|
177.68
|
|
130
|
2.7013
|
1.497
|
149.82
|
168
|
7.545
|
3.937
|
164.02
|
206
|
17.598
|
8.868
|
178.04
|
|
131
|
2.7831
|
1.539
|
150.20
|
169
|
7.731
|
4.029
|
164.39
|
207
|
17.959
|
9.045
|
178.41
|
|
132
|
2.8670
|
1.583
|
150.57
|
170
|
7.920
|
4.123
|
164.76
|
208
|
18.326
|
9.225
|
178.78
|
|
133
|
2.9528
|
1.627
|
150.95
|
171
|
8.114
|
4.218
|
165.13
|
209
|
18.699
|
9.408
|
179.14
|
|
134
|
3.0410
|
1.672
|
151.33
|
172
|
8.311
|
4.316
|
165.50
|
210
|
19.077
|
9.593
|
179.51
|
|
135
|
3.1310
|
1.719
|
151.70
|
173
|
8.511
|
4.415
|
165.87
|
211
|
19.462
|
9.782
|
179.88
|
|
136
|
3.2230
|
1.766
|
152.08
|
174
|
8.716
|
4.515
|
166.24
|
212
|
19.852
|
9.974
|
180.24
|
|
137
|
3.3170
|
1.815
|
152.45
|
175
|
8.924
|
4.618
|
166.61
|
213
|
20.249
|
10.17
|
180.61
|
|
附 錄
|
|||||||||||
|
續附表一
|
|||||||||||
|
飽和水蒸氣密度及鉑電阻-溫度對照表
|
|||||||||||
|
分度號：Pt100 R0=100.00Ω 壓力為絕對壓力
|
|||||||||||
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
溫度
|
壓力
|
密度
|
鉑電阻
|
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
℃
|
bar
|
kg/m
|
Ω
|
|
214
|
20.651
|
10.37
|
180.97
|
252
|
41.138
|
20.69
|
194.80
|
290
|
74.46
|
39.16
|
208.45
|
|
215
|
21.060
|
10.57
|
181.34
|
253
|
41.831
|
21.05
|
195.16
|
291
|
75.55
|
39.81
|
208.81
|
|
216
|
21.475
|
10.77
|
181.71
|
254
|
42.534
|
21.42
|
195.52
|
292
|
76.65
|
40.48
|
209.17
|
|
217
|
21.869
|
10.98
|
182.07
|
255
|
43.246
|
21.79
|
195.88
|
293
|
77.77
|
41.15
|
209.52
|
|
218
|
22.324
|
11.19
|
182.44
|
256
|
43.967
|
22.17
|
196.24
|
294
|
78.90
|
41.83
|
209.88
|
|
219
|
22.758
|
11.41
|
182.80
|
257
|
44.697
|
22.55
|
196.60
|
295
|
80.04
|
42.53
|
210.24
|
|
220
|
23.198
|
11.62
|
183.17
|
258
|
45.437
|
22.94
|
196.96
|
296
|
81.19
|
43.24
|
210.59
|
|
221
|
23.645
|
11.84
|
183.53
|
259
|
46.185
|
23.33
|
197.33
|
297
|
82.36
|
43.96
|
210.95
|
|
222
|
24.099
|
12.07
|
183.90
|
260
|
46.943
|
23.73
|
197.69
|
298
|
83.53
|
44.69
|
211.31
|
|
223
|
24.560
|
12.30
|
184.26
|
261
|
47.711
|
24.14
|
198.05
|
299
|
84.72
|
45.43
|
211.66
|
|
224
|
25.027
|
12.53
|
184.63
|
262
|
48.488
|
24.55
|
198.41
|
300
|
85.93
|
46.19
|
212.02
|
|
225
|
25.501
|
12.76
|
184.99
|
263
|
49.275
|
24.97
|
198.77
|
301
|
87.12
|
46.96
|
212.37
|
|
226
|
25.982
|
13.00
|
185.36
|
264
|
50.071
|
25.40
|
199.13
|
302
|
88.37
|
47.75
|
212.73
|
|
227
|
26.470
|
13.24
|
185.72
|
265
|
50.877
|
25.83
|
199.49
|
303
|
89.62
|
48.54
|
213.09
|
|
228
|
26.965
|
13.49
|
186.09
|
266
|
51.693
|
26.27
|
199.85
|
304
|
90.87
|
49.36
|
213.44
|
|
229
|
27.467
|
13.74
|
186.45
|
267
|
52.519
|
26.72
|
200.21
|
305
|
92.14
|
50.18
|
213.80
|
|
230
|
27.976
|
14.00
|
186.82
|
268
|
53.356
|
27.17
|
200.57
|
306
|
93.43
|
51.02
|
214.15
|
|
231
|
28.493
|
14.25
|
187.18
|
269
|
54.202
|
27.63
|
200.93
|
307
|
94.73
|
51.88
|
214.51
|
|
232
|
29.016
|
14.52
|
187.54
|
270
|
55.058
|
28.10
|
201.29
|
308
|
96.04
|
52.75
|
214.86
|
|
233
|
29.547
|
14.78
|
187.91
|
271
|
55.925
|
28.57
|
201.65
|
309
|
97.36
|
53.64
|
215.22
|
|
234
|
30.086
|
15.05
|
188.27
|
272
|
56.802
|
29.06
|
202.01
|
310
|
98.70
|
54.54
|
215.57
|
|
235
|
30.632
|
15.33
|
188.63
|
273
|
57.689
|
29.55
|
202.36
|
311
|
100.01
|
55.47
|
215.93
|
|
236
|
31.186
|
15.61
|
189.00
|
274
|
58.587
|
30.04
|
202.72
|
312
|
100.14
|
56.40
|
216.28
|
|
237
|
31.747
|
15.89
|
189.36
|
275
|
59.496
|
30.55
|
203.08
|
313
|
100.28
|
57.36
|
216.64
|
|
238
|
32.317
|
16.18
|
189.72
|
276
|
60.415
|
31.06
|
203.44
|
314
|
100.42
|
58.33
|
216.99
|
|
239
|
32.893
|
16.47
|
190.09
|
277
|
61.346
|
31.58
|
203.80
|
315
|
100.56
|
59.33
|
217.35
|
|
240
|
33.478
|
16.76
|
190.45
|
278
|
62.287
|
32.11
|
204.16
|
316
|
100.70
|
60.34
|
217.70
|
|
241
|
34.071
|
17.06
|
190.81
|
279
|
63.239
|
32.65
|
204.52
|
317
|
100.85
|
61.37
|
218.05
|
|
242
|
34.672
|
17.37
|
191.18
|
280
|
64.202
|
33.19
|
204.88
|
318
|
100.99
|
62.43
|
218.41
|
|
243
|
35.281
|
17.68
|
191.54
|
281
|
65.176
|
33.75
|
205.23
|
319
|
101.14
|
63.50
|
218.76
|
|
244
|
35.898
|
17.99
|
191.90
|
282
|
66.162
|
34.31
|
205.59
|
320
|
101.29
|
64.60
|
219.12
|
|
245
|
36.523
|
18.31
|
192.26
|
283
|
67.158
|
34.88
|
205.95
|
325
|
102.06
|
70.45
|
220.88
|
|
246
|
37.157
|
18.64
|
192.63
|
284
|
68.167
|
35.47
|
206.31
|
330
|
102.86
|
76.99
|
222.65
|
|
247
|
37.799
|
18.97
|
192.99
|
285
|
69.186
|
36.06
|
206.67
|
335
|
103.71
|
84.36
|
224.41
|
|
248
|
38.449
|
19.30
|
193.35
|
286
|
70.218
|
36.66
|
207.02
|
340
|
104.61
|
92.76
|
226.17
|
|
249
|
39.108
|
19.64
|
193.71
|
287
|
71.261
|
37.27
|
207.38
|
345
|
105.55
|
102.4
|
227.92
|
|
250
|
39.776
|
19.99
|
194.07
|
288
|
72.315
|
37.89
|
207.74
|
350
|
106.54
|
113.6
|
229.67
|
|
251
|
40.452
|
20.36
|
194.44
|
289
|
73.382
|
38.52
|
208.10
|
355
|
107.58
|
127.2
|
231.42
|
?
?
