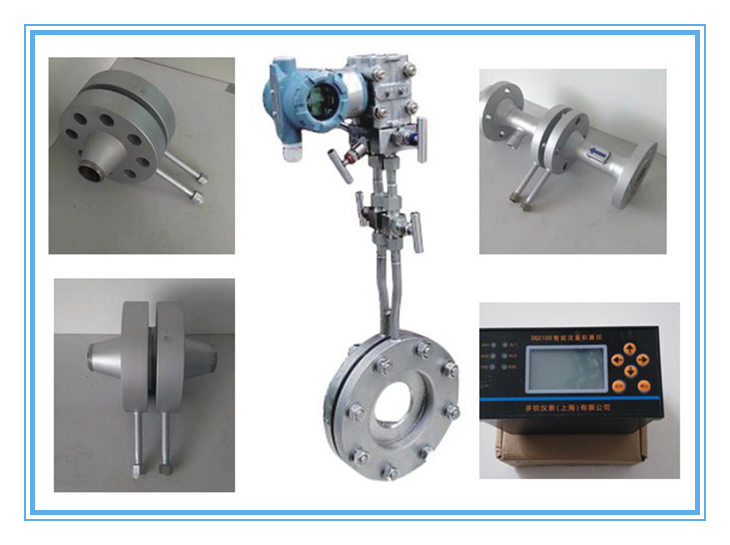

孔板流量計稱通徑：DN50—1200mm.按取壓方式可分為角接取壓，法蘭取壓，徑距取壓；有法蘭連接、直焊型。材質可按用戶要求定制，滿足不同工況的需求。

? ?孔板流量計故障發現與排除

? ?故障發生裝置：熱電廠二期

? ?設備編號（工位號）：48FT04

? ?故障發生時間：2015.9.16

? ?設備點名稱：C低壓外供流量計

? ?故障類別（是否頻發性故障及該點的穩定性描述）：

??差壓變送器校驗安裝，投入使用后，發現指示值偏低。非頻發性故障

? ?故障出現點所涉及到的工藝、工況介紹：

?差壓變送器測量低壓蒸汽管道的流量，取壓方式為孔板取壓。

? ?故障出現的過程描述：

工藝人員投運C低壓蒸汽時，發現C低壓蒸汽流量比實際值偏低。

? ?故障原因分析和判斷思路：

分析引起差壓變送器示值偏低的原因有正、負壓側取壓點、引壓管、排污閥是否有泄漏，需檢查各管路及變送器三閥組。

? ?故障的有效處理辦法：

（1）零點檢查：關閉正負壓閥,打開平衡閥,變送器電流輸出為4Ma.

（2）變化趨勢檢查：各閥恢復投表狀態后，打開負壓閥排污時，變送器輸出變最大。打開正壓側排污時，發現無冷凝液流出，只有蒸汽，檢查引壓管線，發現管線有沙眼，將冷凝液泄漏完，焊接好沙眼，蒸汽自然冷凝后，恢復各閥，儀表指示正常。

故障防范和改進措施：

（1）壓力突然變小、變大或指示曲線無變化：此時應檢查變送器引壓系統，檢查根部閥是否堵塞、引壓管是否暢通、引壓管內部是否有異常介質、排污絲堵及排污閥是否泄漏等。

（2）對有隔離液和冷凝液的變送器在設備停運時要注意，不要造成隔離液和冷凝液的流失

?

?

?

?
